在機(jī)械裝配中，鋼管與軸、套筒的過(guò)盈配合（如傳動(dòng)軸與鋼管的連接、液壓管路與套筒的固定）需通過(guò) “強(qiáng)制裝配” 實(shí)現(xiàn)緊密結(jié)合，但冷態(tài)壓裝易導(dǎo)致鋼管變形或配合件損傷。高頻加熱機(jī)憑借 “局部快速加熱 - 鋼管熱擴(kuò) - 壓力裝配” 的工藝邏輯，通過(guò)精準(zhǔn)控制鋼管熱膨脹量，實(shí)現(xiàn)過(guò)盈配合的高效、無(wú)損裝配，成為過(guò)盈連接的優(yōu)選方案。
鋼管（多為低碳鋼、合金鋼）與配合件（軸或套筒）的過(guò)盈配合依賴(lài)?yán)鋺B(tài)下的尺寸差（過(guò)盈量通常 0.05-0.2mm），高頻加熱熱擴(kuò)的原理是通過(guò)加熱使鋼管內(nèi)徑膨脹，暫時(shí)消除過(guò)盈量：

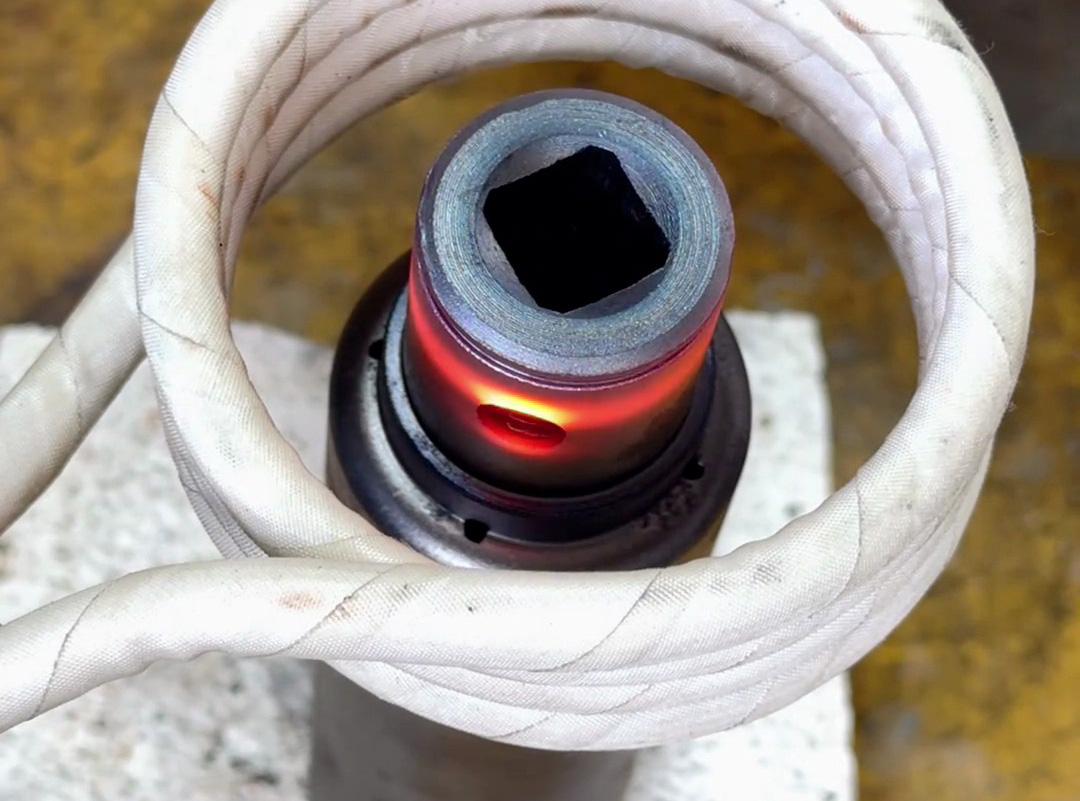

高頻感應(yīng)生熱：將高頻加熱機(jī)的環(huán)形線(xiàn)圈套在鋼管待裝配部位（長(zhǎng)度通常 50-200mm），10-30kHz 高頻電流產(chǎn)生交變磁場(chǎng)，鋼管內(nèi)部產(chǎn)生渦流快速升溫，30-60 秒內(nèi)即可達(dá)到 80-200℃（根據(jù)過(guò)盈量計(jì)算所需溫度）；
定向熱膨脹：金屬熱膨脹特性使鋼管內(nèi)徑隨溫度升高而增大（碳鋼線(xiàn)膨脹系數(shù)約 11×10??/℃），例如：φ100mm 鋼管加熱至 150℃時(shí)，內(nèi)徑膨脹量≈0.17mm（足以抵消 0.05-0.2mm 的過(guò)盈量），過(guò)盈配合轉(zhuǎn)變?yōu)殚g隙配合（間隙 0.02-0.05mm）；
壓力裝配固定：在鋼管熱態(tài)下（保持膨脹狀態(tài)），通過(guò)液壓機(jī)或手動(dòng)壓力裝置將配合件（軸或套筒）推入鋼管內(nèi)部，冷卻后鋼管收縮，依靠過(guò)盈量恢復(fù)實(shí)現(xiàn)緊密結(jié)合，無(wú)需額外固定即可承受軸向力與扭矩。
為確保裝配精度與連接強(qiáng)度，高頻加熱熱擴(kuò)需精準(zhǔn)控制以下參數(shù)：
溫度過(guò)高會(huì)導(dǎo)致鋼管過(guò)度膨脹（冷卻后收縮不均）或性能下降（如超過(guò) 250℃可能引發(fā)碳鋼退火），溫度過(guò)低則無(wú)法消除過(guò)盈量（裝配阻力大）。計(jì)算公式為：
所需加熱溫度 T=（過(guò)盈量 δ+ 預(yù)留間隙 Δ）/(α×D)
（α 為線(xiàn)膨脹系數(shù)，D 為鋼管內(nèi)徑，Δ 為裝配預(yù)留間隙，通常 0.02-0.05mm）
示例：φ80mm 鋼管與軸的過(guò)盈量 0.1mm，碳鋼 α=11×10??/℃，則 T≈（0.1+0.03）/(11×10??×80)≈148℃，實(shí)際設(shè)定溫度 150℃即可滿(mǎn)足需求。
控溫方式：通過(guò)紅外測(cè)溫儀實(shí)時(shí)監(jiān)測(cè)鋼管表面溫度（精度 ±5℃），高頻加熱機(jī)自動(dòng)調(diào)節(jié)功率（5-30kW），避免超溫。
鋼管熱擴(kuò)只需加熱與配合件接觸的局部區(qū)域（長(zhǎng)度略長(zhǎng)于配合件 5-10mm），避免整體加熱導(dǎo)致的非裝配區(qū)變形：
線(xiàn)圈定制：根據(jù)鋼管外徑與加熱長(zhǎng)度定制環(huán)形感應(yīng)線(xiàn)圈（寬度與加熱區(qū)域匹配），確保磁場(chǎng)集中，非加熱區(qū)溫度≤50℃（幾乎無(wú)膨脹）；
熱影響區(qū)控制：加熱區(qū)與非加熱區(qū)的溫度梯度≤100℃/mm，避免鋼管因溫差產(chǎn)生內(nèi)應(yīng)力（冷卻后可能導(dǎo)致彎曲，直線(xiàn)度誤差≤0.1mm/m）。
鋼管熱擴(kuò)后需在冷卻收縮前完成裝配，且壓力需適中（過(guò)大易損傷配合件，過(guò)小無(wú)法到位）：
| 對(duì)比項(xiàng) | 高頻加熱熱擴(kuò)裝配 | 冷態(tài)壓裝 | 烘箱整體加熱熱裝 |
|---|
| 裝配難度 | 間隙配合，壓力?。ā?MPa） | 過(guò)盈配合，壓力大（≥5MPa） | 加熱后需快速操作，難度高 |
| 工件損傷 | 無(wú)變形、無(wú)劃痕，合格率 99%+ | 鋼管易癟陷，配合件易劃傷 | 整體加熱導(dǎo)致非裝配區(qū)變形 |
| 效率 | 單件加熱 + 裝配≤2 分鐘 | 單件壓裝需 3-5 分鐘（含定位） | 加熱需 30-60 分鐘，效率極低 |
| 能耗 | 單根 φ100mm 鋼管耗電≈0.2 度 | 無(wú)能耗，但設(shè)備磨損大 | 烘箱加熱耗電 5-10 度，能耗高 |
高頻加熱熱擴(kuò)裝配在多領(lǐng)域展現(xiàn)實(shí)用價(jià)值：
機(jī)械傳動(dòng)：傳動(dòng)軸與鋼管的過(guò)盈連接（如起重機(jī)伸縮臂、機(jī)床主軸），裝配后可傳遞≥500N?m 扭矩；
液壓管路：高壓油管與套筒的密封裝配，熱擴(kuò)后配合面貼合緊密，耐壓≥30MPa 無(wú)泄漏；
鋼結(jié)構(gòu)連接：大型鋼管與法蘭的過(guò)盈固定，避免焊接導(dǎo)致的應(yīng)力集中，適合振動(dòng)工況（如橋梁支座）。
高頻加熱鋼管熱擴(kuò)裝配工藝的核心價(jià)值，在于以 “局部精準(zhǔn)加熱” 實(shí)現(xiàn)過(guò)盈配合的 “無(wú)損化、高效化”。相比傳統(tǒng)工藝，它既避免了冷裝的強(qiáng)制變形，又解決了整體加熱的能耗高、效率低問(wèn)題，為鋼管與配合件的過(guò)盈連接提供了兼顧質(zhì)量與成本的理想方案，尤其適合批量裝配場(chǎng)景中的精度與效率要求。
粵公網(wǎng)安備 44190002003728號(hào)
