金屬想只 “局部變硬”？幾秒搞定！海拓高頻感應(yīng)加熱機(jī)精準(zhǔn)實(shí)現(xiàn)局部淬火

不少客戶在金屬熱處理中都有這樣的需求：“能不能讓金屬只在需要耐磨、抗沖擊的部位變硬，其他部位保持韌性？而且加熱時(shí)間要快，別等半天！” 答案是當(dāng)然可以！海拓高頻感應(yīng)加熱機(jī)的核心價(jià)值，就是通過(guò) “瞬間加熱、精準(zhǔn)控域”，讓金屬在幾秒內(nèi)完成局部淬火 —— 只硬化目標(biāo)區(qū)域（如刀具刃口、軸類臺(tái)階、齒輪齒面），非淬火區(qū)域保持原有韌性，完美平衡金屬的 “硬” 與 “韌”，徹底告別傳統(tǒng)整體淬火的 “一刀切” 弊端。

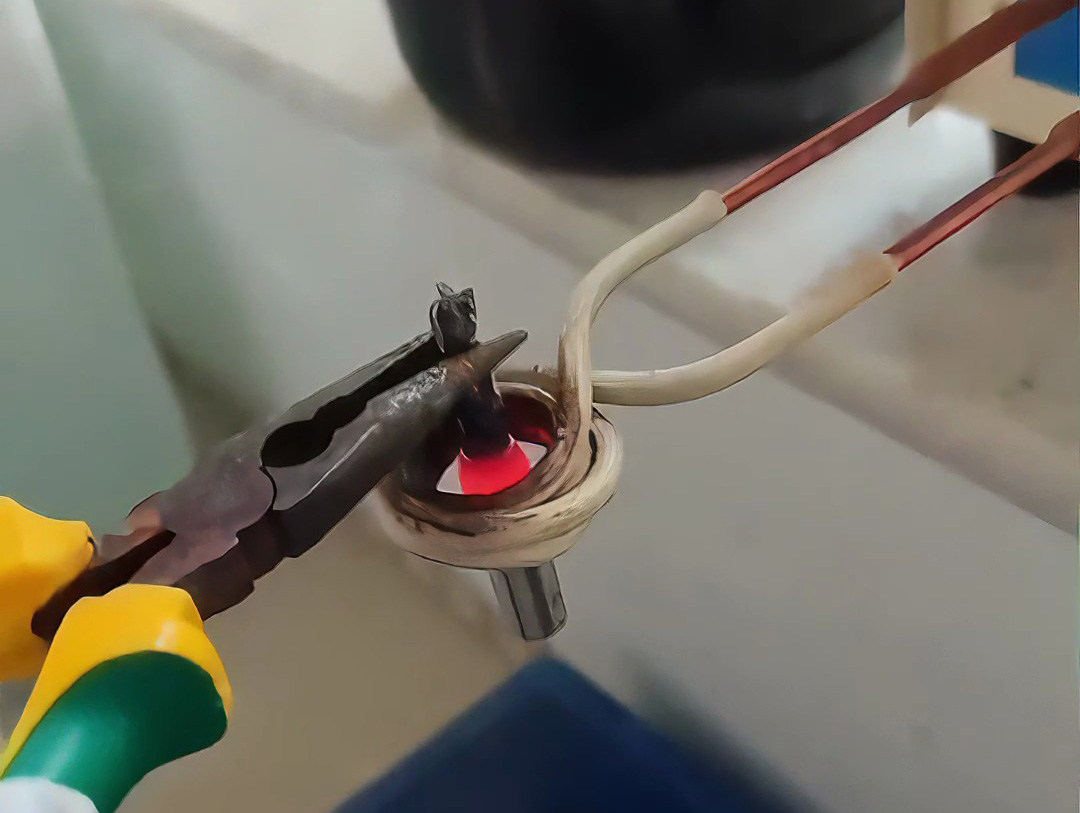

先懂原理：為什么高頻感應(yīng)能實(shí)現(xiàn) “局部精準(zhǔn)變硬”？

1. 集膚效應(yīng)，熱量集中表層：高頻電流（10-300kHz）通過(guò)感應(yīng)線圈時(shí)，會(huì)產(chǎn)生高頻交變磁場(chǎng)，金屬工件在磁場(chǎng)中生成渦流 —— 渦流主要集中在工件表層（硬化層深度可控制在 0.1-3mm），芯部幾乎不受熱，這意味著只需針對(duì)表層加熱，就能實(shí)現(xiàn) “局部硬化”；

2. 定向線圈，鎖定淬火區(qū)域：根據(jù)工件的淬火需求，定制專屬感應(yīng)線圈（如刀具的 U 型線圈、軸類的環(huán)形線圈、齒輪的齒形線圈），線圈僅覆蓋需要硬化的部位（如刀具刃口 3mm 范圍、軸類臺(tái)階 5mm 寬度），磁場(chǎng)精準(zhǔn)作用于目標(biāo)區(qū)域，非淬火區(qū)域溫度保持在 50℃以下，完全不影響韌性；

3. 秒級(jí)加熱，快速定型：高頻感應(yīng)的升溫速度可達(dá) 100-200℃/ 秒，比如將刀具刃口加熱至 850℃（淬火溫度）僅需 3-5 秒，短暫的高溫停留時(shí)間避免了熱量向非淬火區(qū)域擴(kuò)散，也減少了金屬氧化和變形風(fēng)險(xiǎn)。

實(shí)測(cè)案例：3 類典型工件，看高頻感應(yīng)如何 “局部變硬”

1. 刀具刃口局部淬火：只硬刃口，刀身保韌

• 加熱參數(shù)：功率 25kW，時(shí)間 4 秒，溫度 860℃；

• 淬火效果：刃口硬度達(dá) HRC58-60（可輕松切硬菜），刀身硬度保持 HRC25-30（能輕微彎曲不崩裂），解決了 “刃口不耐磨、刀身易斷裂” 的矛盾。

2. 軸類臺(tái)階局部淬火：只硬耐磨段，安裝端保精度

• 加熱參數(shù)：功率 30kW，時(shí)間 6 秒，溫度 840℃；

• 淬火效果：臺(tái)階處硬度達(dá) HRC55-57（抗磨損），安裝端硬度 HRC20-25（易加工、不變形），軸承裝配合格率從傳統(tǒng)淬火的 85% 提升至 99.8%。

3. 齒輪齒面局部淬火：只硬齒面，輪輻保韌性

• 加熱參數(shù)：功率 35kW，時(shí)間 5 秒，溫度 870℃；

• 淬火效果：齒面硬度達(dá) HRC60-62（使用壽命延長(zhǎng) 2 倍），輪輻硬度 HRC30-35（能承受沖擊載荷不裂），解決了齒輪 “齒面易磨損、輪輻易斷裂” 的問(wèn)題。

為什么高頻感應(yīng)局部淬火是 “高效之選”？3 大核心優(yōu)勢(shì)

1. 省能省料，降低成本：僅加熱局部區(qū)域，能耗比整體淬火降低 40%-60%；且非淬火區(qū)域無(wú)需后續(xù)軟化處理（如退火），減少加工工序，每批次工件可節(jié)省成本 20%-30%；

2. 變形量小，精度可控：局部加熱的熱影響區(qū)窄（≤5mm），工件整體變形量≤0.03mm，無(wú)需后續(xù)矯正，尤其適合精密零件（如模具、儀器軸）的淬火；

3. 適配自動(dòng)化，效率翻倍：高頻感應(yīng)加熱機(jī)可搭配自動(dòng)送料、定位、冷卻系統(tǒng)，實(shí)現(xiàn) “無(wú)人化局部淬火”—— 比如批量處理軸類零件時(shí)，小時(shí)產(chǎn)能可達(dá) 300-500 件，是人工操作的 5-8 倍，完全適配規(guī)?；a(chǎn)。

總結(jié)：金屬局部硬化，高頻感應(yīng)是 “精準(zhǔn)高效” 的最優(yōu)解
