線束端子高頻錫焊：高可靠性連接的精密焊接方案

在新能源汽車、儲能系統等對連接可靠性要求嚴苛的領域，線束端子與導線的連接不僅需要低電阻導通，更需耐受振動、高低溫循環等極端工況。線束端子高頻錫焊技術憑借電磁感應加熱的獨特優勢，以 “快速、精準、穩定” 的特性，成為實現這種高可靠性連接的理想選擇。

高頻錫焊的核心原理：電磁感應驅動的精準熔錫

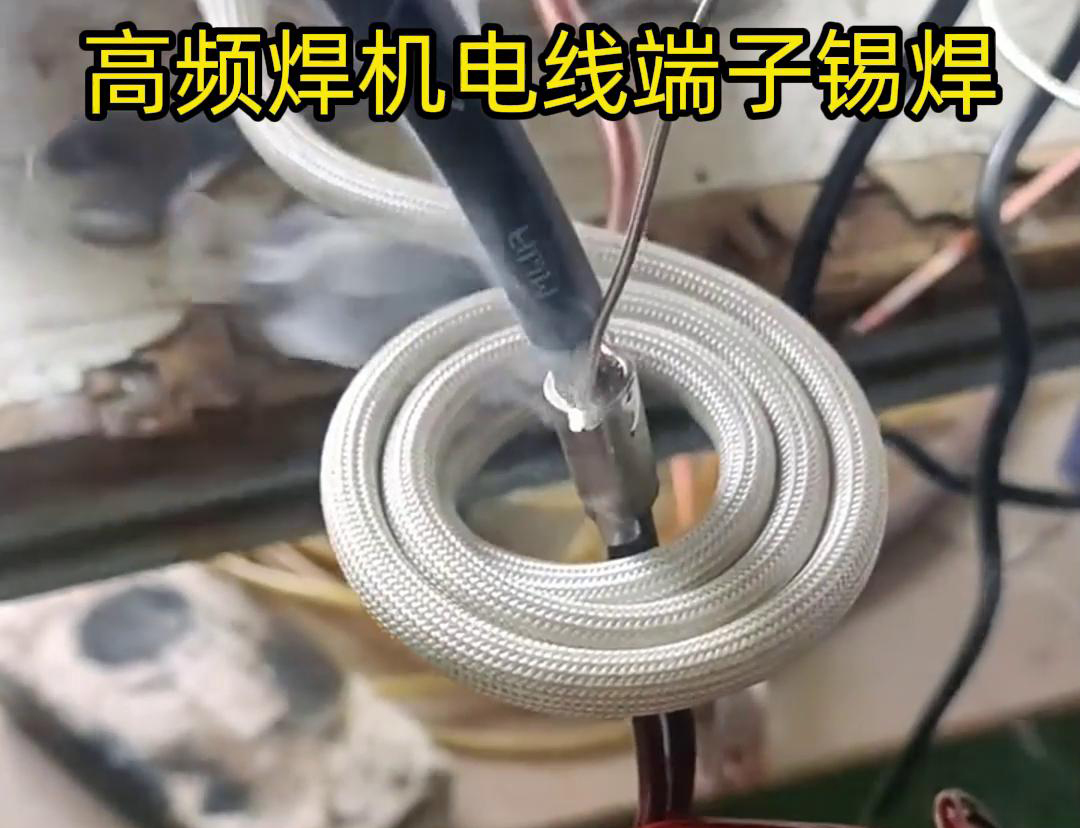

• 感應加熱過程：將套有導線的端子放入環形感應線圈內，100-400kHz 高頻電流產生交變磁場，使金屬端子自身感應生成渦流，3-10 秒內快速升溫至 230-260℃（錫焊料熔點約 220℃）；

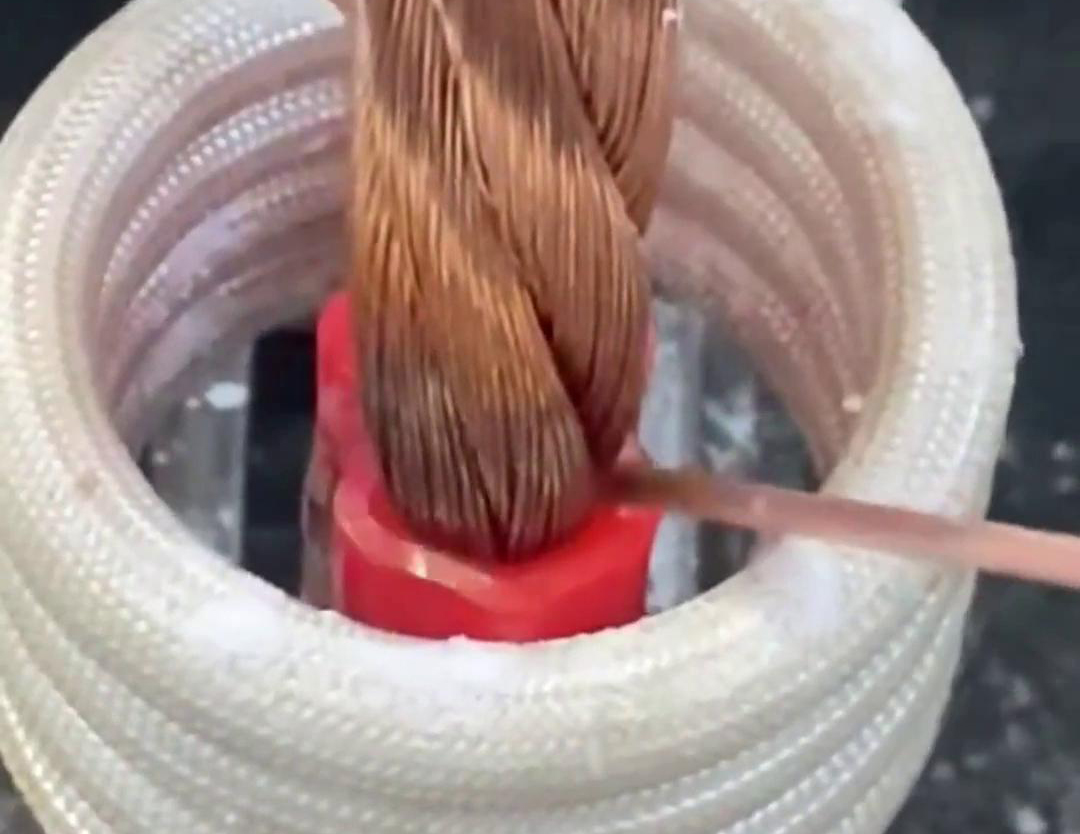

• 錫料熔融與浸潤：端子的熱量傳導至預涂在接觸面的錫焊料（如 Sn-Cu、Sn-Ag-Cu 無鉛焊料），使其熔融并在毛細作用下填充導線與端子的間隙，形成連續的錫合金層；

• 快速冷卻定型：切斷高頻電流后，端子與導線通過自身散熱快速冷卻（冷卻速度≥50℃/ 秒），錫合金層凝固，將多股導線（如銅絲）與端子牢牢結合，實現電與機械性能的雙重可靠連接。

這種 “由內而外” 的加熱方式，避免了傳統烙鐵焊 “外部加熱不均” 的問題，確保錫料熔化充分且接頭受熱均勻。

高頻錫焊的核心優勢：適配高可靠性場景的關鍵特性

1. 加熱速度快，熱影響區極小

• 效率提升：單組端子焊接時間僅 3-10 秒（傳統烙鐵焊需 15-30 秒），配合自動送料系統，單小時可完成 1000-2000 個接頭焊接，滿足批量生產需求；

• 保護敏感部件：端子周邊的絕緣層（如新能源汽車線束的耐溫 125℃級 PVC）因熱影響區僅 0.5-1mm，溫度始終≤80℃，不會出現熔化、老化或開裂，解決了傳統焊接 “燙壞絕緣” 的痛點。

2. 焊接質量穩定，接頭可靠性高

• 低電阻導通：錫料充分浸潤導線與端子，焊點電阻≤10mΩ（傳統手工焊常因虛焊導致電阻＞50mΩ），確保大電流（如新能源汽車高壓線束的 100A 以上）傳輸時無過熱；

• 力學性能優異：焊點拉力≥50N（符合 ISO 6722 汽車線束標準），在 - 40℃至 125℃的高低溫循環測試中（1000 次循環），拉力衰減率≤5%，且無錫須生長、無焊點開裂，能耐受車輛行駛中的持續振動（10-2000Hz 振動測試合格）。

3. 工藝可控，適配復雜線束

• 參數數字化：加熱溫度（±5℃）、時間（±0.1 秒）可精準設定并存儲，換型時一鍵調用，同一批次焊點的尺寸偏差≤0.1mm，解決了手工焊 “依賴經驗、一致性差” 的問題；

• 適配多樣端子：無論是圓形端子、插片端子，還是新能源汽車特有的高壓屏蔽端子，均可通過定制感應線圈（如扁平線圈、異形線圈）實現均勻加熱，尤其適合多股細導線（0.5-6mm2）與端子的焊接。

典型應用場景：高可靠性領域的核心工藝

1. 新能源汽車線束連接

• 高壓線束：電池包至電機的高壓線束（如 300V、500A）需通過端子連接，高頻錫焊確保焊點在長期大電流下無溫升（≤5℃），且耐受電池包的振動與溫度波動；

• 信號線束：自動駕駛系統的傳感器信號線（如毫米波雷達線束），焊點低電阻特性避免信號衰減，確保數據傳輸精準。

2. 儲能系統線束連接

• 儲能電池組：儲能集裝箱內的電池模組連接線束，端子焊點需在 - 30℃至 70℃環境下穩定工作，高頻錫焊的抗老化性能可保障 10 年以上使用壽命；

• 逆變器線束：逆變器與電網連接的端子，高頻錫焊的高強度接頭能抵抗電流沖擊（如短路瞬間的 2000A 沖擊），避免接頭脫落。
